Равнопроходной и переходной тройник решают одну и ту же задачу — устройство ответвления трубопровода, но по-разному формируют размер бокового патрубка. У равнопроходного тройника ответвление имеет тот же номинальный размер, что и магистральная часть, у переходного — уменьшенный относительно магистрали. Разница в названии — только отправная точка: для корректного подбора детали нужно разобраться в маркировке, диаметрах, толщине стенки, рабочих параметрах трубопровода и понимать, какие данные передать поставщику.
Что такое тройник и какую роль он выполняет в трубопроводе
Тройник — соединительная деталь трубопровода с тремя присоединениями: два соосных магистральных конца, через которые проходит основной поток среды, и одно боковое ответвление, отходящее от магистрали. Деталь устанавливается непосредственно в линию трубопровода и позволяет разделить поток на два направления или объединить два потока в один — в зависимости от схемы обвязки.
Тип тройника — равнопроходной или переходной — определяет только геометрию присоединений: совпадает ли номинальный размер ответвления с размером магистрали или он меньше. Остальные параметры — материал, толщина стенки, рабочее давление и температура — задаются отдельно и зависят от конкретного трубопровода, а не от типа детали как такового.
Равнопроходной тройник: конструкция и назначение
У равнопроходного тройника все три присоединения — оба магистральных конца и боковое ответвление — имеют одинаковый номинальный размер. Труба, подключаемая к ответвлению, по диаметру совпадает с трубами основной магистрали.
Здесь важно не путать геометрическое равенство размеров с равенством расхода. Одинаковый номинальный проход не означает, что среда распределяется по трём направлениям поровну — фактическое распределение потока определяется гидравликой всей системы: давлением, сопротивлением участков, наличием арматуры и режимом работы оборудования. Сварные равнопроходные тройники применяются там, где ответвляемый участок должен сохранить пропускную способность, сопоставимую с магистралью — например, если по проекту отвод рассчитан на такой же диаметр трубы, что и основная линия.
Переходной тройник: конструкция и назначение
У переходного тройника оба магистральных конца имеют одинаковый размер между собой, а боковое ответвление выполнено меньшего номинального диаметра. Переход от размера магистрали к размеру ответвления происходит непосредственно в теле детали, без установки отдельного переходника на отводе.
Переходные тройники нужны, когда ответвляемый участок по проекту должен иметь меньший диаметр, чем магистраль: например, отвод предназначен для подключения отдельного агрегата, локального участка сети или потребителя с меньшей требуемой производительностью, чем у основной линии. Конкретный диаметр ответвления в каждом случае определяется расчётом для данной системы — универсального правила вида «для такого-то расхода всегда берут такой-то DN» не существует.

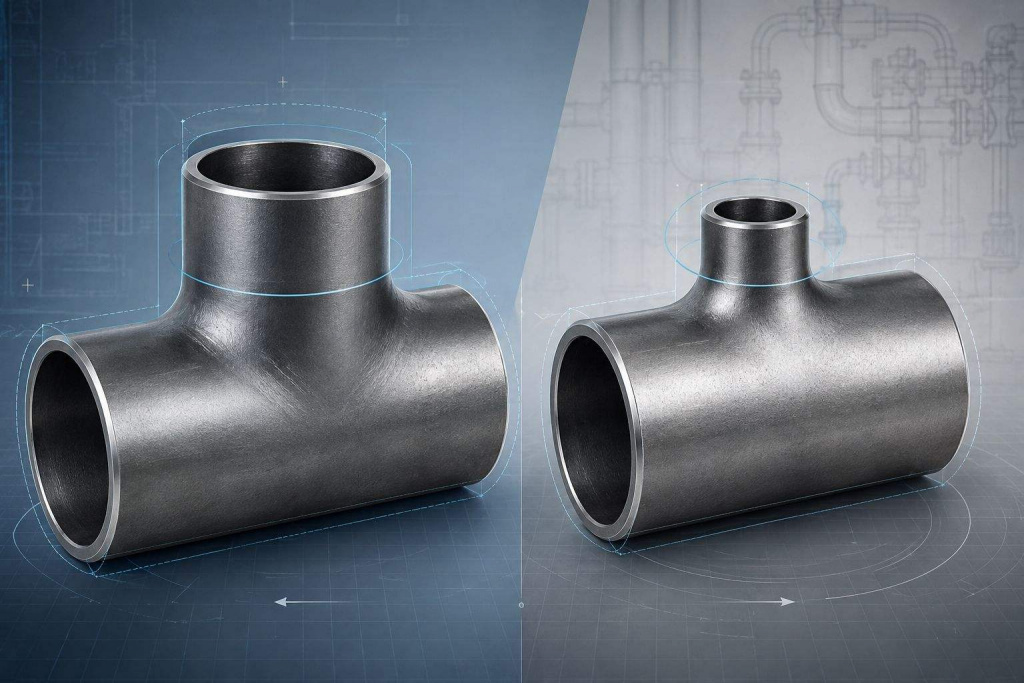

Равнопроходной или переходной: в чём принципиальное отличие

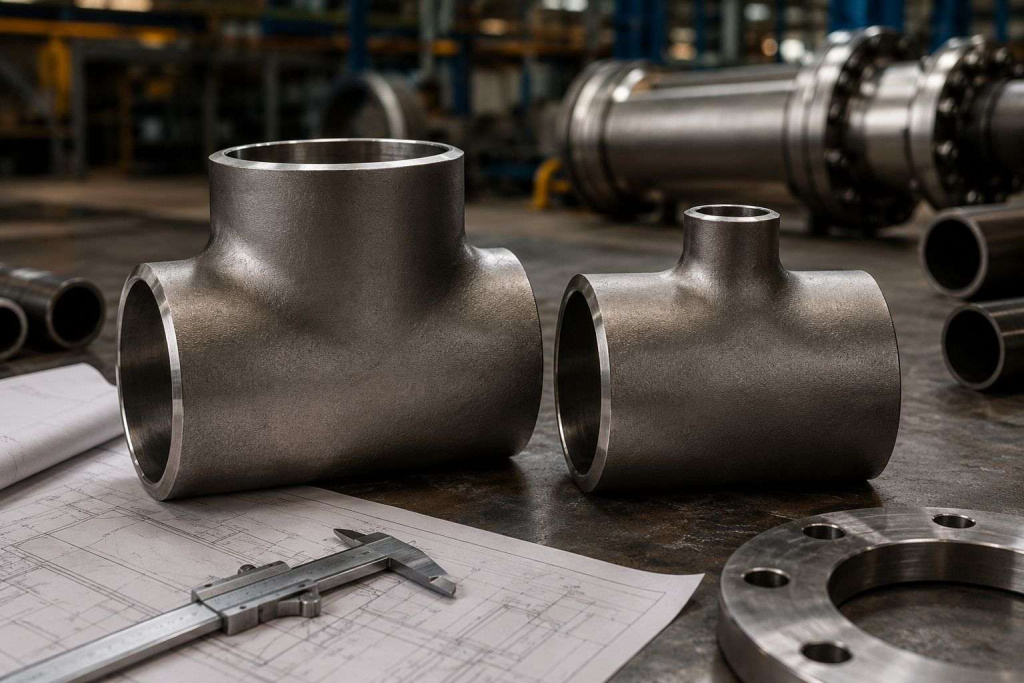

Оба варианта решают задачу устройства ответвления, но отличаются соотношением размеров бокового патрубка и магистрали. Ниже — сжатое сравнение по основным признакам.
| Параметр | Равнопроходной тройник | Переходной тройник |
|---|---|---|
| Магистральные присоединения | Одинаковые по размеру | Одинаковые по размеру |
| Боковое ответвление | Того же размера, что магистраль | Меньшего размера, чем магистраль |
| Размеры в обозначении | Один основной размер | Размер магистрали и размер ответвления |
| Типовая задача | Сохранить размер ответвления на уровне магистрали | Сразу уменьшить диаметр ответвления |
| Распределение потока | Определяется гидравлическим расчётом системы | Определяется гидравлическим расчётом системы |
Практическое правило первого приближения простое: если требуемый диаметр ответвления совпадает с диаметром магистрали — рассматривается равнопроходной тройник, если меньше — переходной. Но этого достаточно только для предварительного выбора типа; окончательное решение требует проверки наружных диаметров, толщины стенки, давления, температуры и рабочей среды — этим параметрам посвящены следующие разделы.
DN, наружный диаметр и толщина стенки: как их не перепутать
При подборе тройника часто путают три разных, хотя и связанных, параметра. DN (Ду) — номинальный размер прохода, условная величина, используемая для унификации трубопроводных соединений между собой; ряд номинальных диаметров и правила их обозначения устанавливает ГОСТ 28338-89. Наружный диаметр D — фактический размер присоединяемого конца трубы или детали, измеряемый снаружи. Толщина стенки T (встречается также обозначение S) — размер металла между наружной и внутренней поверхностью трубы или патрубка тройника.
Важно: DN нельзя воспринимать как значение, которое можно измерить штангенциркулем на трубе. Это номинальная характеристика, а не фактический наружный или внутренний диаметр. Заказ детали только по значению DN, без сверки фактического наружного диаметра и толщины стенки трубы, — частая причина того, что деталь физически не совпадает с трубопроводом.
Как читать маркировку и размеры тройника

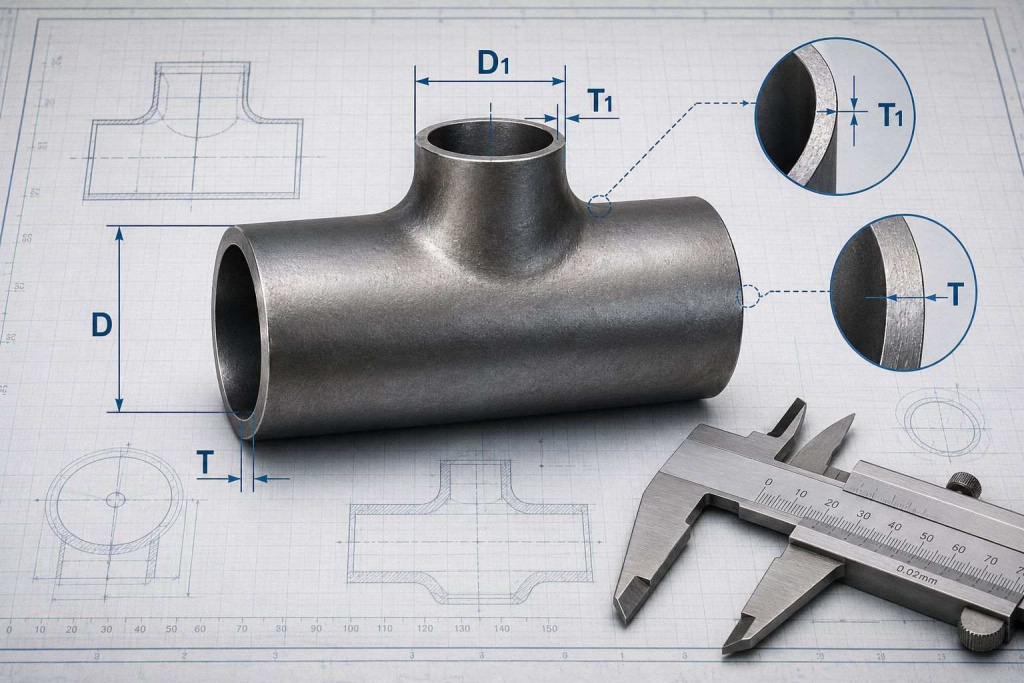

Размер магистральной части тройника принято записывать как сочетание наружного диаметра и толщины стенки магистрального патрубка. Для переходного тройника к этому сочетанию добавляется аналогичная пара размеров для ответвления — оно меньше по наружному диаметру и может отличаться по толщине стенки.
Помимо диаметров и толщины стенки, в полном обозначении тройника по ГОСТ обычно указывают исполнение, марку стали, а иногда — минимальную температуру эксплуатации и обозначение самого стандарта. Исполнение (например, исполнение 1 или исполнение 2 по ГОСТ 17376-2001) описывает конструктивный вариант в рамках стандарта и не совпадает с делением на равнопроходной и переходной тип — это отдельный признак, который тоже нужно сверять при заказе. Конкретные размерные ряды и таблицы соответствия DN, наружного диаметра и толщины стенки нужно брать из действующей нормативной документации или уточнять у поставщика, а не подбирать приблизительно.
Какие ГОСТ применяются к стальным приварным тройникам
ГОСТ 17376-2001 задаёт конструкцию бесшовных приварных тройников — как равнопроходных, так и переходных — из углеродистой и низколегированной стали. Именно этот стандарт определяет геометрию детали, о которой шла речь выше.
ГОСТ 17380-2001 устанавливает общие технические условия для соединительных деталей трубопроводов этой группы, включая тройники. Стандарт предусматривает область применения таких деталей при номинальном давлении до 16 МПа и температуре от −70 до +450 °C, но это диапазон, в границах которого действует стандарт, а не гарантия для каждого конкретного изделия: фактическая допустимость определяется проектной и конструкторской документацией с учётом расчёта на прочность, реальных нагрузок, среды и требуемого ресурса.
ГОСТ 28338-89 устанавливает ряд номинальных диаметров трубопроводных соединений и правила их обозначения — на этот стандарт опирается система DN/Ду. ГОСТ 356-80 определяет номинальные, пробные и рабочие давления для арматуры и деталей трубопроводов; стандарт остаётся действующим, в том числе с учётом актуальной поправки 2024 года.
Если ассортимент включает изделия, изготовленные по зарубежным нормам, встречается обозначение ASME B16.9 (актуальная редакция — B16.9-2024). Этот стандарт распространяется на заводские кованые приварные встык фитинги в диапазоне номинальных размеров примерно от DN 15 до DN 1200. Для проекта, ориентированного на российскую нормативную базу, достаточно опираться на ГОСТ 17376 и ГОСТ 17380, а ASME рассматривать отдельно, если это прямо требуется техническим заданием.
Важно: Формулировка «тройник по ГОСТ 17376» описывает конструкцию детали, а не автоматически подтверждает её работу при любом давлении и температуре из диапазона ГОСТ 17380. Конкретное исполнение, толщина стенки, марка стали и условия эксплуатации должны быть проверены и рассчитаны для вашего трубопровода отдельно.
Как выбрать равнопроходной или переходной тройник: пошаговый алгоритм
Выбор типа и типоразмера тройника удобно выстраивать последовательно, двигаясь от геометрии магистрали к рабочим параметрам системы.
- Определите диаметр и толщину стенки магистрали. Нужны DN, фактический наружный диаметр и толщина стенки основного трубопровода, к которому будет привариваться тройник.
- Определите требуемый размер ответвления. Если он совпадает с размером магистрали — рассматривается равнопроходной тройник, если меньше — переходной; итоговое значение должно быть подтверждено проектом.
- Уточните требуемый расход в ответвлении. Расход, площадь проходного сечения и скорость среды связаны между собой, и именно от них зависит, какой диаметр ответвления реально нужен участку.
- Проверьте рабочее и расчётное давление. Давление в трубопроводе определяет требования к материалу, толщине стенки и исполнению детали.
- Учтите рабочую и минимальную температуру. Диапазон эксплуатации влияет на выбор марки стали и допустимость конкретного исполнения тройника.
- Определите транспортируемую среду. Вода, пар, газ, нефтепродукты и технологические жидкости предъявляют разные требования к материалу и коррозионной стойкости детали.
- Подберите материал. Марка стали — углеродистая или низколегированная — выбирается с учётом давления, температуры и среды, а не по принципу «как обычно».
- Сверьте стандарт и исполнение. Особенно важно, если заказ делается по старой проектной спецификации или образцу уже установленного изделия.
Первые два пункта отвечают на вопрос о типе тройника — равнопроходной или переходной, остальные шесть определяют, подойдёт ли конкретное изделие данного типа именно вашему трубопроводу.
Как давление, температура и рабочая среда влияют на выбор
Допустимые условия применения тройника определяются не одним параметром, а сочетанием материала, геометрии, толщины стенки, температуры и давления одновременно. Увеличение толщины стенки само по себе не означает автоматического роста допустимого давления — конкретная величина подтверждается расчётом на прочность и нормативной документацией для выбранного материала и исполнения, а не общим правилом «толще — прочнее».
Рабочая среда влияет прежде всего на выбор материала. Вода, пар, газ, нефтепродукты и агрессивные технологические жидкости различаются по совместимости с металлом, температуре эксплуатации и требованиям к коррозионной стойкости. Принцип здесь общий: состав среды, температура, давление и коррозионная активность вместе формируют требования к материалу тройника, и универсальных рецептов вида «для воды всегда берут такую-то сталь» не существует — конкретную марку определяет проект.
Среди марок стали для тройников по ГОСТ 17376 распространены углеродистая сталь 20 и низколегированная сталь 09Г2С, применяемая в том числе при повышенных требованиях к прочности и хладостойкости. Выбор конкретной марки должен опираться на расчётную температуру, давление и агрессивность среды, а не только на привычность марки — при разных условиях эксплуатации подходящей может оказаться другая сталь.
Гидравлика тройника: почему уменьшение диаметра — не про регулирование расхода
Тройник создаёт местное гидравлическое сопротивление: поток в зоне ответвления меняет направление, а часть энергии потока теряется на этом участке. Изменение диаметра дополнительно влияет на скорость среды — при уменьшении проходного сечения ответвления скорость потока при том же объёмном расходе возрастает, что увеличивает потери давления на этом участке.
Из этого следует практический вывод: диаметр ответвления переходного тройника должен определяться не только возможностью физически приварить трубу меньшего размера, но и требуемой пропускной способностью участка — то есть гидравлическим расчётом, а не произвольным выбором меньшего типоразмера. Сам переходной тройник при этом не является регулирующим устройством: он задаёт постоянную геометрию перехода, а не изменяет расход в процессе эксплуатации — для регулирования используется отдельная арматура.
Частые ошибки при подборе тройника
Часть ошибок повторяется в заявках достаточно регулярно, и большинство из них связано не с выбором между равнопроходным и переходным типом, а с недостатком исходных данных.
- Указание только DN без фактического наружного диаметра и толщины стенки трубы, к которой будет привариваться деталь.
- Указание одного размера для переходного тройника — без отдельного значения для ответвления, которое у него меньше магистрального.
- Отсутствие данных о толщине стенки ответвления, из-за чего сложно проверить совместимость со свариваемой трубой.
- Выбор изделия только по номинальному давлению без учёта расчётной температуры и рабочей среды.
- Заказ материала «как обычно», без проверки соответствия марки стали условиям эксплуатации конкретного участка.
- Путаница между исполнением по стандарту и типом тройника — равнопроходным или переходным.
- Ожидание, что переходной тройник сможет регулировать расход в процессе эксплуатации.
- Выбор детали только по фотографии или названию товара без сверки с проектной спецификацией.
Большинство этих ошибок устраняются на этапе подготовки исходных данных — именно поэтому следующий раздел собирает параметры, которые стоит проверить и передать поставщику до оформления заказа.
Какие данные подготовить перед заказом тройника
Чем точнее сформулирована заявка, тем ниже риск получить деталь, которая формально имеет нужный DN, но не подходит по геометрии или условиям эксплуатации. Ниже — параметры, которые стоит проверить и сообщить поставщику.
| Параметр | Что проверить | Почему это важно |
|---|---|---|
| Тип тройника | Равнопроходной или переходной | Определяет геометрию присоединений |
| DN магистрали и ответвления | Номинальный проход обеих частей | Базовая совместимость с трубопроводом |
| Наружные диаметры D и D1 | Фактический наружный размер труб | DN не заменяет фактический размер |
| Толщина стенки T и T1 | Стенка магистрали и ответвления | Влияет на прочность сварного узла |
| Рабочее и расчётное давление | PN / Ру трубопровода | Требования к прочности детали |
| Температура эксплуатации | Рабочая, минимальная, максимальная | Влияет на выбор марки стали |
| Рабочая среда | Вода, пар, газ, нефтепродукты и др. | Совместимость и коррозионная стойкость |
| Материал и исполнение | Марка стали, исполнение по ГОСТ | Соответствие проектной документации |
Если какой-то параметр неизвестен, разумно передать поставщику проектную спецификацию участка или маркировку уже установленного изделия — по ней проще восстановить исходные размеры и материал, чем подбирать деталь только по внешнему виду.
Частые вопросы
Можно ли заменить переходной тройник равнопроходным тройником с отдельным переходом?
Технически такая схема возможна, но она не всегда равнозначна одному переходному тройнику: меняется число сварных соединений, требуемое монтажное пространство и гидравлика узла. Решение стоит проверять по проекту, а не считать оба варианта взаимозаменяемыми по умолчанию.
Переходной тройник может регулировать расход в трубопроводе?
Нет, это не регулирующее устройство. Тройник задаёт постоянную геометрию перехода между диаметрами, а для изменения расхода в процессе эксплуатации используется отдельная запорная или регулирующая арматура.
DN и наружный диаметр трубы — это одно и то же?
Нет. DN — номинальная, условная характеристика для унификации соединений, а наружный диаметр — фактический измеряемый размер трубы или патрубка. При заказе нужны оба значения, а не только DN.
Какой ГОСТ распространяется на стальные бесшовные приварные тройники?
Конструкцию задаёт ГОСТ 17376-2001 — он охватывает как равнопроходные, так и переходные тройники из углеродистой и низколегированной стали. Общие технические условия применения таких деталей устанавливает ГОСТ 17380-2001.
Что делать, если неизвестны точные размеры существующего трубопровода?
Стоит измерить фактический наружный диаметр и толщину стенки на месте либо запросить проектную документацию участка. Ориентироваться только на визуальное сходство или примерный диаметр «на глаз» не стоит — это одна из частых причин несовпадения детали с трубопроводом.
Что определяет правильный выбор тройника
Если размер ответвления совпадает с размером магистрали, речь идёт о равнопроходном тройнике; если ответвляемая линия меньше — о переходном. Но сам по себе тип детали — это только первый шаг подбора. Дальше нужно согласовать наружные диаметры и толщину стенки обеих частей, стандарт изготовления и исполнение, материал, рабочее давление, температуру и транспортируемую среду.
Чем полнее исходные данные о трубопроводе на этапе заявки, тем ниже риск заказать деталь, которая формально имеет нужный DN, но не подходит по геометрии, прочности или условиям эксплуатации конкретного участка.
